겨울철 배관 동파와 열선 화재를 동시에 막는 기계실·노출 배관 정온전선 및 보온 설비 정밀 점검 가이드

1. 동파 방지와 화재 위험의 상충: 기계실 및 노출 배관의 열선 발화 메커니즘

건축물 기계실과 필로티 주차장 천장, 옥상 냉각탑 인근 노출 배관은 겨울철 영하의 외기에 직접 노출되어 급격한 동파 위험에 직면합니다. 이를 방지하기 위해 배관 외벽에 전기 열선(히팅케이블)을 부착하고 보온재를 덧대는 공법이 널리 사용되지만, 이 구조는 설비 관리자에게 중대한 열역학적 딜레마를 안깁니다. 열선은 열을 공급해 물의 상변화에 따른 체적 팽창과 관 파손을 막아야 하지만, 보온재 내부라는 밀폐된 단열 환경에서 이상 발열이 발생하면 축적된 복사열이 빠져나가지 못해 내부 온도가 가연물 착화점까지 치솟기 때문입니다. 소방청 국가화재정보시스템과 산업통상자원부 실태조사 통계에 따르면 동파방지 열선 관련 화재는 매년 연평균 약 300건 이상 지속적으로 보고되고 있으며, 이로 인한 재산 피해액 역시 매년 수십억 원 규모에 이릅니다 ¹.

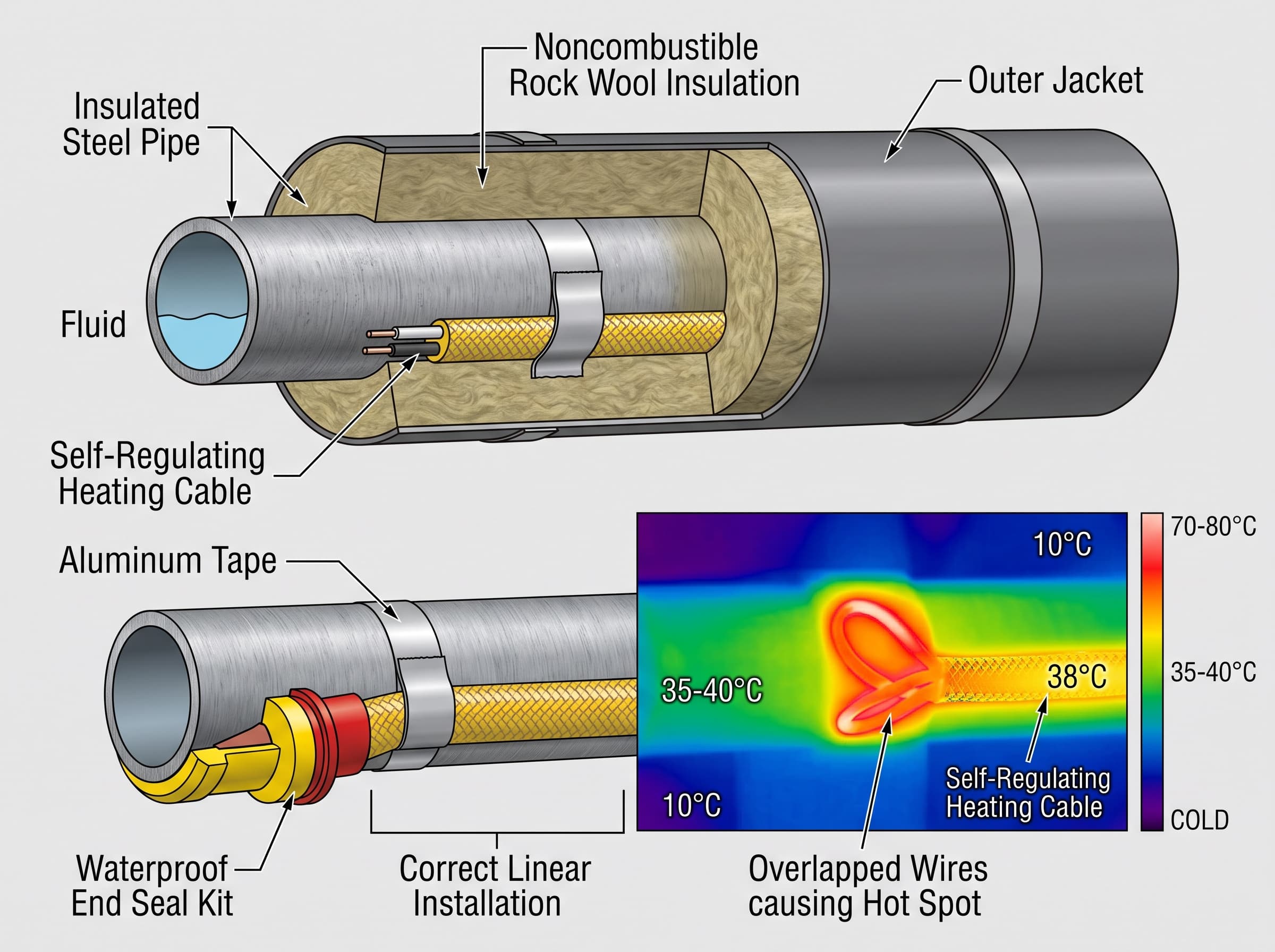

열선 화재의 발화 메커니즘은 단순 과부하보다 배관 표면 시공 결함과 국부적 절연 파괴에서 시작되는 경우가 지배적입니다. 특히 일반 정전력형(일정 저항값으로 지속 발열하는 방식) 열선이나 품질이 조악한 실리콘 피복 열선의 경우, 배관 굴곡부나 밸브 주변에서 선로가 겹치거나 나선형으로 조밀하게 꼬일 때 발열선 상호 간의 열 중첩 현상이 일어납니다. 한국화재보험협회 방재시험연구원의 실험에 따르면 열선을 직선으로 정상 밀착 배치했을 때 표면 최고 온도는 50~55℃ 수준으로 억제되지만, 열선이 교차하여 겹치고 그 위에 단열재가 덮이면 최고 온도가 148℃ 이상으로 급상승합니다 ². 여기에 가교 발포 폴리에틸렌 등 비난연성 보온재가 접촉해 있으면 수시간 내 탄화가 진행되고, 말단 마감부나 피복 균열 부위에서 발생한 미세 불꽃(아크)이 절연재와 보온재로 옮겨붙어 급격한 연소 확대로 이어집니다.

2. 핵심 자재 선별: 자율제어형 정온전선(SR 케이블)과 난연 단열재의 기술 규격

동파 방지와 방화 안전성을 동시에 확보하기 위한 첫 번째 기술 기준은 자재의 선별입니다. 과거 현장에서 단가 절감을 위해 흔히 적용하던 정전력형 니크롬 열선이나 실리콘 카본 열선은 온도 변화와 무관하게 동일한 전력을 소모하므로 온도제어기가 고장 나면 쉽게 과열 소손됩니다. 반면 자율제어형 정온전선(Self-Regulating Heating Cable, 이하 SR 케이블)은 두 가닥의 평행 도선 사이에 무수히 많은 카본 입자가 함유된 전도성 폴리머 매트릭스를 코어 물질로 사용합니다. 배관 온도가 내려가면 전도성 폴리머가 수축하여 카본 경로가 연결되어 전류 흐름과 발열량이 증가하고, 배관 온도가 상승하면 폴리머가 팽창하면서 카본 간격이 멀어져 전류가 차단되는 원리로 자율 온도 제어를 수행합니다. 따라서 겹침이 발생해도 자체적으로 출력이 저하되어 상대적으로 화재 위험이 현저히 낮습니다.

그러나 SR 케이블이라 할지라도 KC 안전인증이나 UL, FM 등의 공인 규격 인증을 획득하지 않은 저가형 제품은 폴리머 배합의 균일도가 떨어져 장시간 사용 시 특정 구역에 전류 집중 현상이 발생할 수 있습니다. 한국전기안전공사의 시중 유통 실태조사에 따르면 유통 및 설치된 열선의 절반 이상이 내용연수(통상 7~10년)를 초과한 노후 설비이거나 미인증 부품으로 파악되었습니다 ³. 더불어 열선 외측을 감싸는 보온재의 재질 선정 역시 화재 방어선 구축의 핵심입니다. 국토교통부 건축물 마감재료 기준 및 설비 기준에 부합하도록 비난연성 스티로폼이나 일반 아티론 대신 글라스울(유리섬유), 암면(미네랄울), 또는 난연 성능(난연 2급 준불연 또는 3급 난연)이 검증된 가교 고무발포보온재(EPDM/NBR)를 채택해야 심각한 화염 확산을 억제할 수 있습니다.

3. 현장 시공 및 물리적 점검: 배선 피치, 고정 방식 및 말단 방수 처리

설비 유지관리 실무자가 동절기 이전 가장 먼저 수행해야 하는 현장 작업은 물리적 배선 경로의 전수 육안 점검입니다. 배관의 관경이 50A(호칭경 50mm) 이하인 일반 급수·소화 배관의 경우 열선을 나선형으로 나사 감기(Spiral Wrapping)하지 않고, 배관 하단부(4시~8시 방향)를 따라 직선(Straight Tracing)으로 1조 또는 2조 배치하는 것이 한국전기설비규정(KEC) 실무 지침의 기본 원칙입니다. 배관 하부에 부착하는 이유는 열의 자연 대류 현상으로 인해 하부에서 가열된 열이 배관 전체로 골고루 순환하여 동파 방지 효과가 극대화되기 때문입니다. 만약 밸브, 엘보, 티(Tee) 분기부처럼 방열 면적이 넓은 특수 부속 구간에 추가 권선이 필요한 경우에는 권선 피치 간격을 최소 150mm 이상 유지하여 열선 피복 간 접촉이 일절 일어나지 않도록 배치해야 합니다.

열선을 배관에 밀착 고정하는 소재도 화재 위험을 가르는 결정적 변수입니다. 현장에서 결속선(철사)이나 일반 PVC 절연테이프를 사용하는 경우가 종종 적발되는데, 이는 열 변형에 의해 테이프 점착제가 녹아 유독가스를 발생시키거나 철사가 피복을 파고들어 도체 단락(Short)을 일으키는 대표적 부실 시공 사례입니다. 반드시 150℃ 이상의 내열성을 보장하는 유리섬유 테이프(Glass Tape)나 알루미늄 점착 테이프를 사용하여 약 300mm 간격으로 단단히 고정해야 합니다. 특히 알루미늄 테이프는 배관 전체로 열선을 감싸듯이 부착할 경우 선형 열원(Line Heat Source)을 면형 열원으로 전환해 배관 전 둘레에 걸쳐 균일한 열전도를 유도함으로써 열선 국부 과열을 차단하는 부가적인 열효율 향상 효과를 냅니다.

화재 사고의 가장 빈번한 시발점이 되는 열선 말단부(End Termination)의 방수 및 절연 처리 상태를 확인해야 합니다. SR 케이블의 끝단은 두 가닥의 도선이 절대 닿지 않도록 끝을 10~15mm 이상 서로 엇갈리게 절단하거나 분리형 전용 엔드씰 키트(End Seal Kit)를 적용해야 합니다. 두 도선이 맞닿는 순간 대전류 단락이 발생하며, 도선이 분리되어 있더라도 습기나 빗물, 배관 결로가 침투하면 전해질 역할을 하여 표면 누설전류에 의한 트래킹(Tracking) 현상과 아크 방전이 일어납니다 ². 점검 시에는 말단 캡이 수축 튜브와 실리콘 실란트로 완전 방수 밀폐되어 있는지, 마감 캡 외부에 수분 결로의 흔적이나 그을림이 없는지 필수적으로 확인하고 교체 조치해야 합니다.

4. 전기적 안전 진단: 절연저항 측정과 누전차단기·센서 제어 점검 절차

물리적 외관 점검이 완료되면 반드시 계측기를 이용한 전기적 성능 진단을 수행해야 합니다. 열선은 보온재 내부에 숨겨져 있어 피복의 미세 균열이나 누전 경로를 눈으로 식별할 수 없기 때문에 절연저항(Insulation Resistance) 측정이 필수적입니다. 점검 전 해당 열선 회로의 분전반 전원을 차단(LOTO, Lockout-Tagout 절차 준수)하고, 전원선 및 중성선을 차단기 단자에서 분리한 후 DC 500V 절연저항계(Megger)를 도선과 열선 금속 접지 편조선(또는 배관 접지선) 사이에 인가합니다. KEC 제132조에 따른 저압 전로 절연저항 법정 하한선은 1.0MΩ 이상이나, 열선 피복의 미세 누전과 수분 침투를 예방하기 위해 국제 시방 기준(IEEE 515 등) 및 제조사 권장치에 따라 운용 중 최소 5MΩ(신설 시 50MΩ) 이상을 현장 판정 기준으로 적용합니다 ⁴. 만약 절연저항이 법정 기준인 1.0MΩ 이하로 떨어져 있다면 내부 절연 파괴나 수분 침투가 발생한 것으로 간주하여 즉시 단열재를 해체하고 해당 구간을 전면 재시공해야 합니다.

보호계전 시스템의 정격 및 감도 점검도 병행되어야 합니다. KEC 및 전기설비 검사·점검기준(KESC)에 따라 동파방지 열선 공급 전로에는 정격감도전류 30mA 이하, 동작시간 0.03초 이내의 고감도 저압 누전차단기(ELB 또는 RCBO)를 전용으로 시설해야 합니다 ⁴. 일반 배선용차단기(MCCB)만 설치된 경우 미세 지락 전류나 말단부 아크 트래킹에 반응하지 못해 차단기가 트립되지 않은 상태로 열선 주위 보온재가 전소되는 치명적인 결함이 발생할 수 있습니다 ². 점검자는 분전반 내부 시험 버튼을 눌러 차단 기구가 지체 없이 작동하는지 확인하고, 차단기 2차 측 단자대의 나사 풀림이나 열화 변색 여부를 토크 드라이버로 점검해 접속 저항에 의한 2차 발열을 차단해야 합니다.

마지막으로 자동 온도제어기(Thermostat) 및 감온 센서(RTD/서미스터)의 연동 제어 루프를 점검해야 합니다. 자율제어형 정온전선이라 하더라도 연중 지속 통전 상태로 방치하면 전기 요금이 과다 청구될 뿐 아니라 발열체의 경년 열화가 가속됩니다. 통상 외기온도 감지 센서 또는 배관 표면온도 센서와 연동되어 배관 표면온도가 3~5℃ 이하로 하강할 때 전원을 공급하고, 8~10℃ 이상으로 상승하면 회로를 차단하도록 설정값을 최적화해야 합니다. 점검 시에는 온도센서에 냉각 스프레이를 분사하여 릴레이 및 전자개폐기(MC)가 정상 여자되어 통전되는지, 열선 인입 전류계에 정격 부하 전류가 흐르는지 클램프 미터로 확인하는 실부하 동작 테스트를 거쳐야 합니다.

5. 시설 조건별 운영 점검 비교 및 유지관리 프로토콜

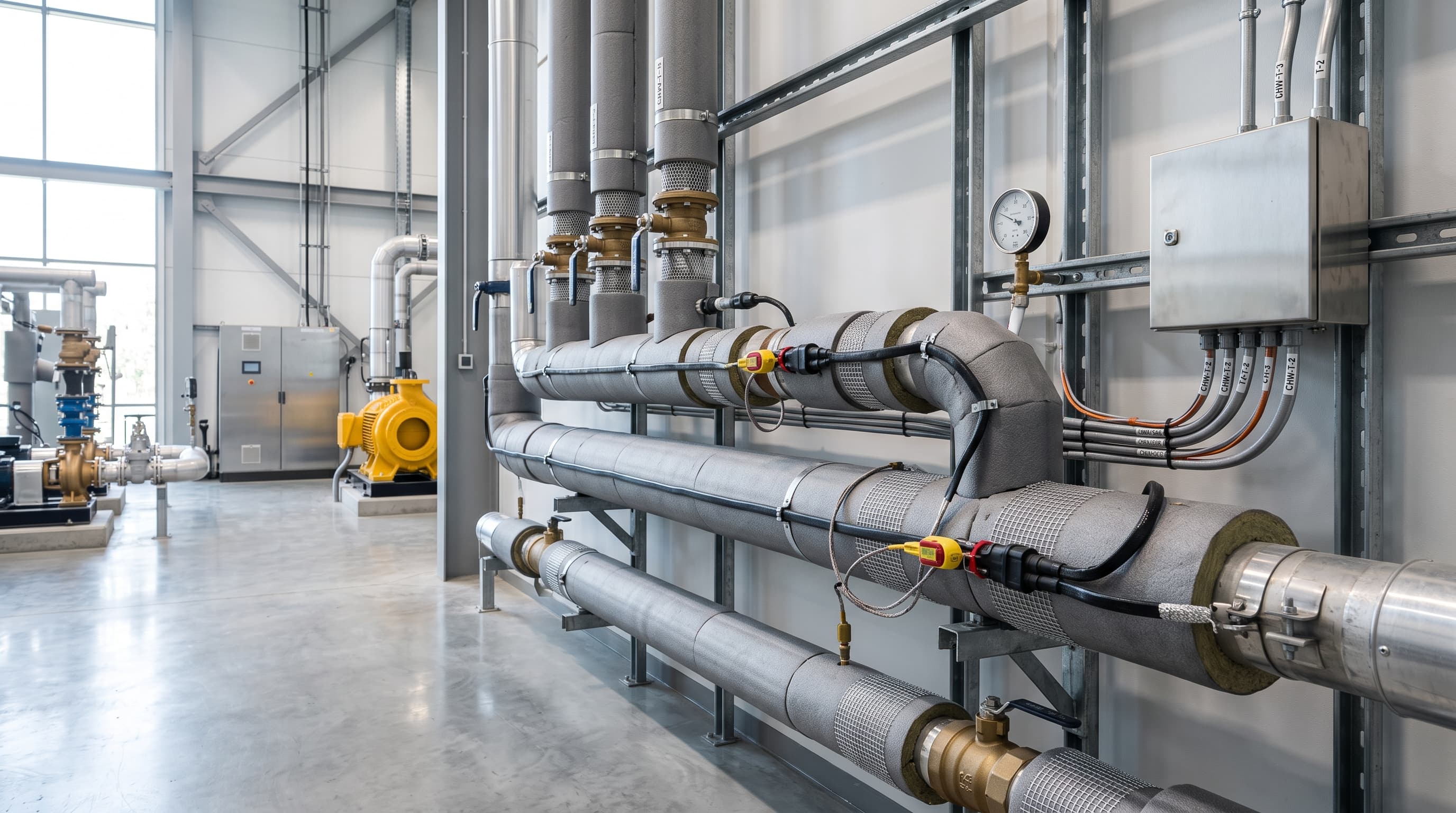

기계실, 주차장 천장, 옥상 노출 배관은 설치 장소의 환경적 가혹도와 열적 손실 조건이 상이하므로 점검 빈도와 중점 관리 포인트를 차별화해야 합니다. 예컨대 기계실 내부 배관은 외풍의 영향이 적으나 펌프 진동으로 인한 열선 피복 마찰과 배관 플랜지 부위의 누수로 인한 절연 불량이 주된 취약점입니다. 반면 필로티 구조 주차장이나 외부 노출 배관은 매서운 칼바람에 따른 외기 냉각율이 극단적으로 높아 보온재 결속 밴드의 이완 여부와 외부 금속 마감 함석(칼라강판 마감재)의 틈새로 들이치는 빗물·눈의 유입 차단이 최우선 점검 과제로 대두됩니다.

위 표에 명시된 시설 조건별 기준에 더하여, 동절기 진입 후 영하 10℃ 이하의 북극발 한파가 닥쳤을 때는 적외선 열화상 카메라(Thermal Imager)를 활용한 비접촉 스캔 점검을 강력히 권장합니다. 보온재 외부 표면을 스캔했을 때 배관을 따라 열선 선형 궤적이 일정한 온도로 연속되게 나타나야 정상 작동 중인 상태입니다. 만약 특정 지점의 온도가 국부적으로 70℃를 웃도는 고온 핫스폿(Hot Spot)으로 포착된다면 내부에서 열선 겹침이나 도체 과열 손상이 진행 중인 징후이며, 반대로 특정 배관 라인 전체에 열감이 전혀 나타나지 않는다면 회로 단선(Burnout)이나 온도센서 오작동으로 인한 통전 불능 상태를 의미하므로 지체 없이 보온재를 개방하여 수리해야 합니다.

6. 점검 한계 판단과 전기·소방 전문 개보수 및 교체 기준

현장 시설 관리팀의 일상점검만으로 모든 잠재적 위험을 해소할 수는 없습니다. 특히 매립형 배관이나 5m 이상의 고소 배관 라인, 혹은 시공 당시의 배선 평면도와 열선 단선 결선도가 소실된 노후 건축물의 경우 자체 육안 확인에 뚜렷한 한계가 존재합니다. 한국전기안전공사의 가속 열화 실증 연구에 따르면 비정상 과열 환경(100℃ 15시간 방치)에 노출된 열선은 발열량이 10% 미만으로 급감하는 등 절연 파괴가 가속되므로, 권장 내용연수인 7~10년을 넘긴 노후 열선은 성능 저하 및 아크 화재 예방을 위해 전면 교체해야 합니다 ³. 10년 이상 경과한 노후 열선은 부분 보수를 지양하고 전면 교체 공사 계획을 수립해야 합니다.

또한 절연저항 측정값이 DC 500V 기준 1.0MΩ 미만으로 측정되거나 누전차단기가 간헐적으로 불특정하게 트립되는 현상이 관측될 때는 전원 투입을 즉시 중단하고 전기공사업 면허를 보유한 전문 시공업체와 한국전기안전공사 또는 소방시설관리업체에 정밀 진단을 의뢰해야 합니다. 무자격자가 임의로 차단기 용량을 증설하거나 트립 원인을 규명하지 않은 채 차단기 레버를 강제로 올려 통전시키는 행위는 은폐된 배관 내부에서 즉각적인 심야 대형 화재로 이어지는 최악의 원인이 됩니다. 안전관리자는 열선 제어반 외함에 정격 소비전력, 회로별 시공 길이, 시공 일자 및 관리 책임자 연락처가 표기된 식별 표지판을 견고히 부착하고, 모든 점검 이력과 절연저항 계측값을 설비 안전 점검 일지에 상세히 기록·보존해야 합니다.
